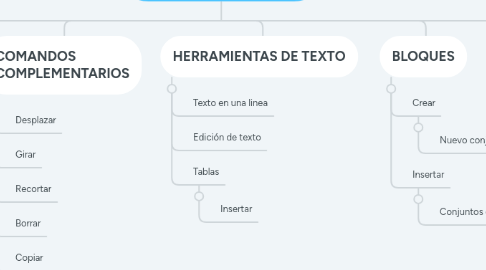

COTAS Y DISEÑO EN AUTOCAD von Mind Map: COTAS Y DISEÑO EN AUTOCAD

1. SELECCIÓN DE OBJETOS

1.1. Designar

1.2. Filtros de selección

1.3. Selección similar

1.4. Selección rápida

2. BLOQUES

2.1. Crear

2.1.1. Nuevo conjunto

2.2. Insertar

2.2.1. Conjuntos creados

3. COMANDOS COMPLEMENTARIOS

3.1. Desplazar

3.2. Girar

3.3. Recortar

3.4. Borrar

3.5. Copiar

3.6. Simetria

3.7. Empalme

3.8. Descomponer

3.9. Estirar

3.10. Escalar

3.11. Matriz

3.12. Desface

3.13. Pinzamiento

4. COTA

4.1. GENERALIDADES

4.1.1. Definición

4.1.1.1. Medición real de un objeto

4.1.2. Ubicacion

4.1.2.1. Parte externa del objeto a medir

4.1.2.1.1. Entre 5 a 8 mm del objeto

4.1.3. Aristas ficticias

4.1.3.1. Prolongación de lineas de elementos curvos para definir la cota

4.1.4. Repeticion de cotas

4.1.4.1. Se debe realizar una sola vez por elemento en el plano mas favorable

4.1.5. Cruce de cotas

4.1.5.1. Nunca se deben cruzar cotas

4.2. TIPOS DE ACOTACIÓN

4.2.1. Acotación en serie

4.2.1.1. Respecto a cotas contiguas, se puede presentar un error acumulativo

4.2.2. Acotacion en paralelo

4.2.2.1. Acotación en un mismo plano de referencia y el error puede ser de cada punto de medida

4.3. ELEMENTOS DE LAS COTAS

4.3.1. Lineas auxiliares de cota

4.3.1.1. Ubicadas en el extremo de la magnitud y son perpendiculares a la linea de cota

4.3.2. Lineas de cota

4.3.2.1. Linea paralela a la magnitud a medir

4.3.3. Flecha de cota

4.3.3.1. Son los extremos de la cota, se debe de utilizar de un estilo en el dibujo y si no existe espacio, se debe ubicar esta en la parte exterior con una prolongación corta de la misma

4.3.4. Cifra de cota

4.3.4.1. Valor numérico de la cota

4.4. TIPOS DE COTA

4.4.1. Por su criterio

4.4.1.1. Cotas de verificación

4.4.1.2. Cotas de funcion

4.4.1.3. Cotas de fabricación

4.4.2. Por su funcionalidad

4.4.2.1. Cotas funcionales (F)

4.4.2.2. Cotas auxiliares (AUX)

4.4.2.3. Cotas no funcionales (FN)

4.5. ACOTACIÓN DE ARCOS

4.5.1. Arcos menores de 180°

4.5.1.1. Debe acotarse el radio y debe indicarse con trazos el centro del arco

4.5.2. Arcos mayores a 180° o circunferencias

4.5.2.1. Se debe acotar el diámetro del arco o de la circunferencia y este debe indicarse

5. HERRAMIENTAS DE TEXTO

5.1. Texto en una linea

5.2. Edición de texto

5.3. Tablas

5.3.1. Insertar
